TAYUKABEL® DESINA CABLE 工具機電纜
DESINA 是用於機床和製造系統的分佈式和標準化安裝技術的縮寫。 DESINA 是一種標準化電氣、液壓和氣動元件及其在 CNC 控制機床和製造系統通用平台上互連的規範。TAYUKABEL® DESINA CABLE 指定了整個安裝系統以及所需的組件，以實現獨立於特定現場總線協議並能夠在惡劣環境中運行的獨特分佈式控制系統。
DESINA Cable遵循ISO 23570規定，其規範機床和類似大型工業自動化控制系統中元件的互連，包括電纜類型、尺寸和護套顏色、連接器類型和觸點分配，以及適用於傳感器和執行器的診斷功能。ISO 23570-3:2009 規定了單相或三相輔助電機與其電源的互連。ISO 23570 未針對此類設備的安全問題進行設計或操作。建議針對此類要求查閱適當的安全標準。
DESINA電纜 遵循ISO 23570規定，對於披覆顏色辨識如下:

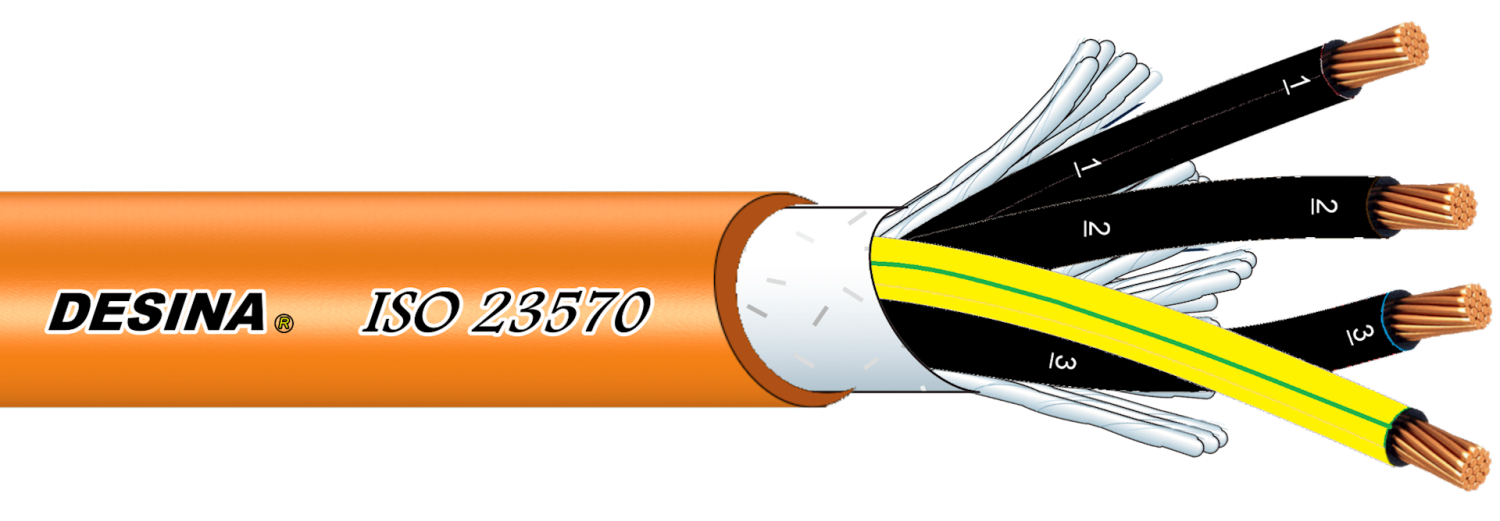

橘色 RAL 2003 : 【電源動力線】servocable, unscreened/screened
綠色 RAL 6018 : 【量測系統，伺服迴授線/檢知線】measuring systems, screened
紫色 RAL 4001 : 【區域匯流排,IO訊號線】field bus, hybrid cable
黃色 RAL 1021 : 【感應器/促動器, 進階開關連接線】sensor/actuator, unscreened
黑色 RAL 9005 : 【電力輸出, 無隔離電纜】output, unscreened
灰色 RAL 7040 : 【24伏 控制電纜】24 V control cable, unscreened
橘色 RAL 2003 : 【電源動力線】servocable, unscreened/screened
適配系統【三菱 MITSUBISHI 】伺服馬達動力線(CN31L/CN31M)、伺服馬達煞車線。
適配系統【發那科 FANUC】 伺服馬達動力線(K21/K3)、伺服馬達煞車線。
|
AWM Style 2586
|
Structure and Color code
|
OD & Sheath Color
|
|
16AWGx4C
|
#16 (0.254mm/26) ID:3.10mm
Black*3C(no.1~3) +Y/G*1C
|
OD: 10.50mm
ORANGE(RAL2003)
|
|
14AWGx4C
|
#14 (0.254mm/41) ID:3.50mm
Black*3C(no.1~3) +Y/G*1C
|
OD: 11.50mm
ORANGE(RAL2003)
|
|
12AWGx4C
|
#12 (0.254mm/65) ID:4.10mm
Black*3C(no.1~3) +Y/G*1C
|
OD: 12.50mm
ORANGE(RAL2003)
|
|
10AWGx4C
|
#12 (0.254mm/105) ID:5.10mm
Black*3C(no.1~3) +Y/G*1C
|
OD: 15.00mm
ORANGE(RAL2003)
|

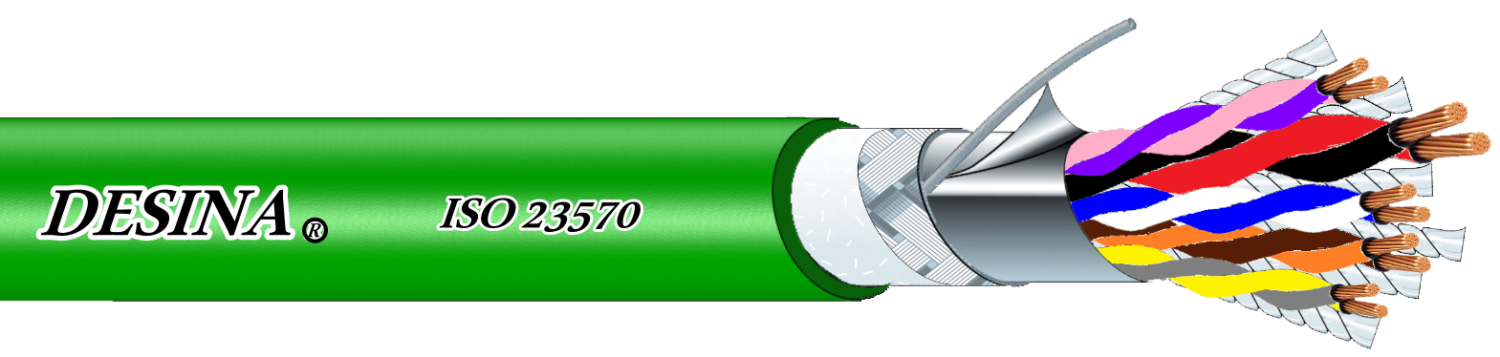

綠色 RAL 6018 : 【量測系統，伺服迴授線/檢知線】measuring systems, screened
適配系統【西門子 SIEMENS 】伺服馬達迴授線。
適配系統【三菱 MITSUBISHI】 伺服馬達動力線(CNV2E-7P/CNV2E-4P/CNV2E-HP)、主軸馬達訊號線(CN6)。
適配系統【發那科 FANUC】位置感知線(K16)、主軸馬達訊號線(K17)、伺服馬達迴授線(K22)
|
AWM Style 2517
|
STRUCTURE & ID:
|
OD & Sheath color
|
|
#24*3P+#20*1P
|
#24 (0.08mm/40) ID:1.10mm
#20 (0.08mm/100) ID:1.55mm
|
OD: 7.60mm
GREEN (RAL 6018)
|
|
#24*4P+#20*1P
|
#24 (0.08mm/40) ID:1.10mm
#20 (0.08mm/100) ID:1.55mm
|
OD: 8.50mm
GREEN (RAL 6018)
|

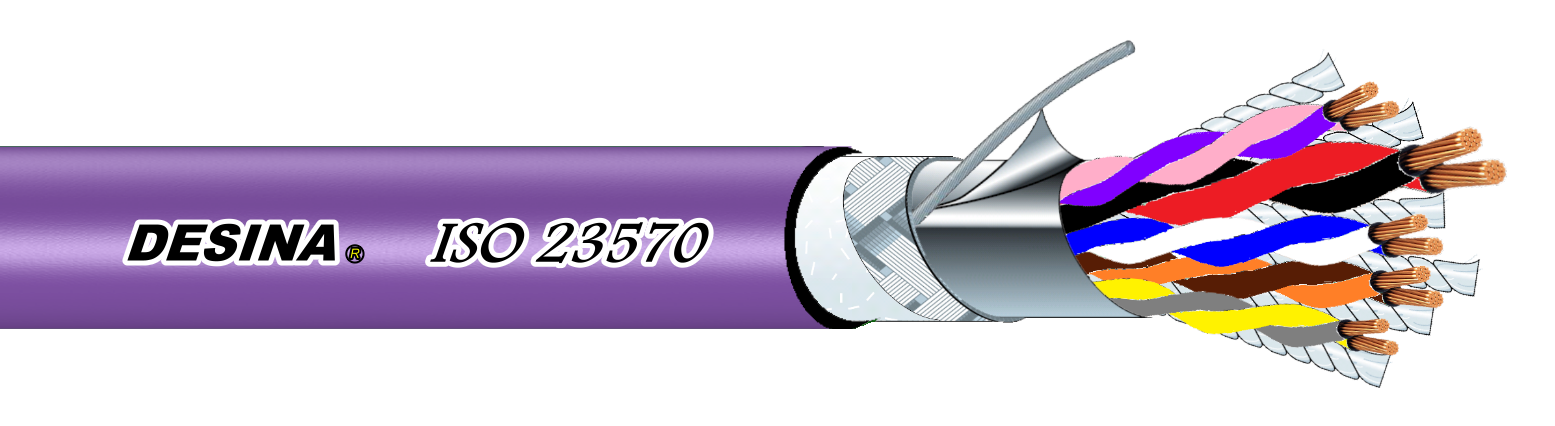

紫色 RAL 4001 : 【區域匯流排,I/O訊號線】field bus, hybrid cable
適配系統【三菱 MITSUBISHI】I/O訊號線(R301/G013)
適配系統【發那科 FANUC】I/O訊號線(CA65/CE53/CE54/CM65/CM66K12)
.png)
|
AWM Style 20276
|
ID & Structure
|
OD & Sheath Color
|
|
24AWG*4P
|
#24 (0.20mm/7)x4P
ID: 1.10mm
|
OD: 7.00mm
Violet (RAL4001)
|
|
24AWG*5P
|
#24 (0.20mm/7)x5P
ID: 1.10mm
|
OD: 8.00mm
Violet (RAL4001)
|
|
24AWG*6P
|
#24 (0.20mm/7)x6P
ID: 1.10mm
|
OD: 8.50mm
Violet (RAL4001)
|
|
25AWG*40C
|
#25(0.12mm/16)*40C
ID: 1.00mm
|
OD: 10.50mm
Violet (RAL4001)
|
|
25AWG*50C
|
#25(0.12mm/16)*50C
ID: 1.00mm
|
OD: 11.50mm
Violet (RAL4001)
|

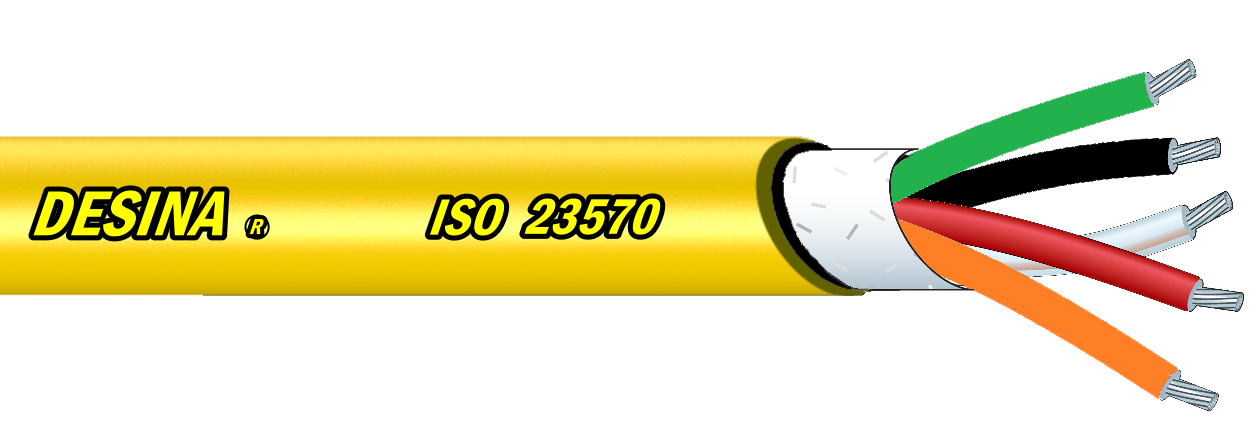

黃色 RAL 1021 : 【感應器/促動器, 進階開關連接線】sensor/actuator, unscreened
適配系統【西門子 SIEMENS 】進階開關連接線。
.png)
|
AWM Style 20549
|
ID & Structure
|
OD & Sheath Color
|
|
22AWG*4C
|
#22 (0.12mm/30)x4C
ID: 1.35mm
|
OD: 7.00mm
YELLOW (RAL1021)
|

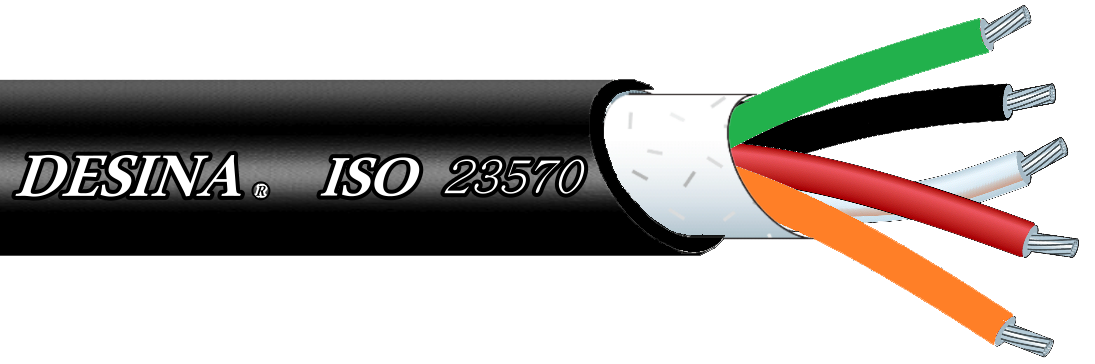

黑色 RAL 9005 : 【電源輸出控制, 無隔離電纜】output, unscreened
適配系統【發那科 FANUC】低壓電源控制線。
.png)
|
CSA Control Cable
|
ID & Structure
|
OD & Sheath Color
|
|
0.3mm² * 4C
|
0.3mm² (0.18mm/12)x4C
ID: 1.50mm
|
OD: 5.50mm
Black (RAL9005)
|
|
0.5mm² * 4C
|
0.5mm² (0.18mm/20)x4C
ID: 1.80mm
|
OD: 6.50mm
Black (RAL9005)
|
|
0.75mm² * 4C
|
0.75mm² (0.18mm/30)x4C
ID: 2.30mm
|
OD: 7.50mm
Black (RAL9005)
|

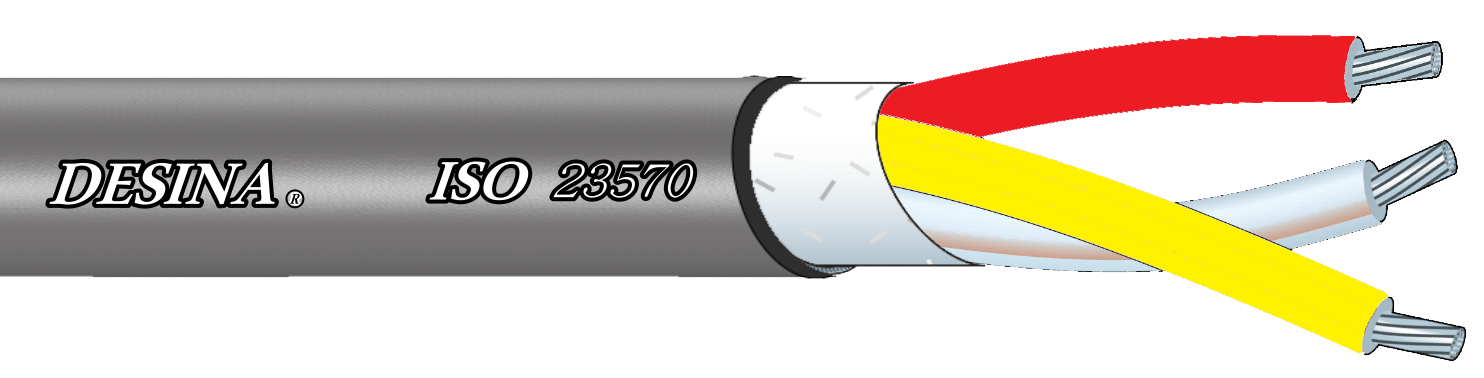

灰色 RAL 7040 : 【24伏 控制電纜】24 V control cable, unscreened
適配系統【三菱 MITSUBISHI】0V,24V控制電纜 (CX30BI/K7)
適配系統【發那科 FANUC】0V,24V控制電纜 (K9)
.png)
|
AWM Style 2464
|
Structure&ID
|
OD&Sheath Color
|
|
24 AWG*2C
|
#24 (0.20mm/7)
ID: 1.10mm
|
4.50mm
Gray (RAL7040)
|
|
22 AWG*2C
|
#22 (0.16mm/17)
ID: 1.30mm
|
5.00mm
Gray (RAL7040)
|
|
20 AWG*2C
|
#20 (0.18mm/21)
ID: 1.55mm
|
5.50mm
Gray (RAL7040)
|
|
18 AWG*2C
|
#20 (0.18mm/34)
ID: 1.80mm
|
6.20mm
Gray (RAL7040)
|
.png)
