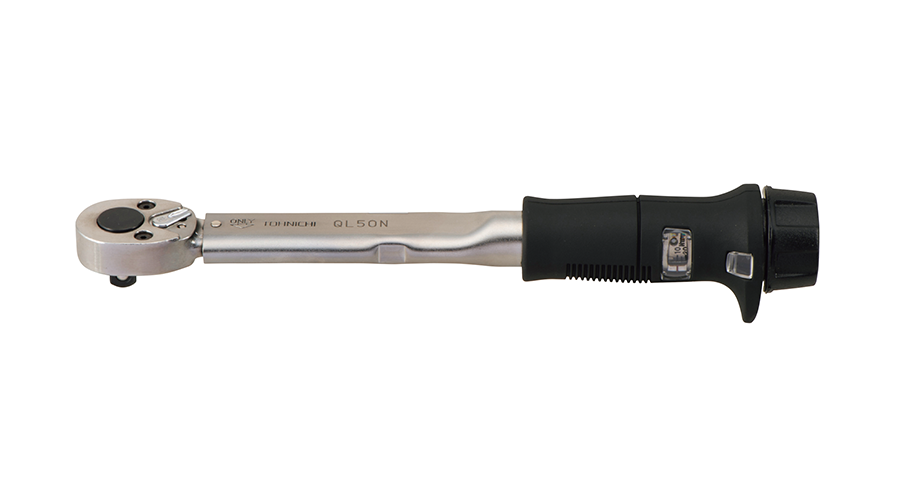

Tohnichi QL/QLE2音響型扭力扳手(膠柄)

分享到
  • 緊固作業用扭力扳手的基本形狀。
  • 達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成。
  • 棘輪頭由24齒組成，有15度的操作範圍，可以在空間有限的工作環境中使用。
  • 通過旋鈕和刻度可以輕鬆調整扭矩設置。
  • 使用內置扭矩調整手柄無需專用工具就可簡單地進行QLE550N2～2800N2的扭矩變更。
  • QL2N～25N5附帶內置大型刻度的樹脂手柄。
  • QL50N～280N是樹脂手柄，QL420N是金屬手柄。
  • QLE550N2～2800N2拆分成扭力扳手本體和延長手柄兩部分，可以緊湊地收起來。
  • QL/QLE2系列自2022年1月起符合ISO6789：2017，但部分產品除外。詳細內容請瀏覽畫面下部的技術資料“ISO6789：2017標準化舉措”。
型式 S.I. Model 扭力範圍 (N.m) 型式 Metric Model 扭力範圍 (kgf.cm/kgf.m) 型式 American Model 扭力範圍 (lbf.in/lbf.ft) 頭部開口 (mm) 全長 (mm) 重量(kg)
最小~最大 1刻劃 最小~最大 1刻劃 最小~最大 1刻劃
　 　N.m 　N.m 　 kgf.cm kgf.cm 　 lbf.in lbf.in 　 　 　
QL2N 0.4-2 0.02 20QL 4-20 0.2 QL15I-2A 3-15 0.1 6.35 194 0.27
QL5N 1-5 0.05 50QL 10-50 0.5 QL30I-2A 6-30 0.2
QL10N 2-10 0.1 100QL 20-100 1 QL50I-2A 10-50 0.5 219 0.29
QL15N 3-15 150QL 30-150 QL100I-2A 20-100
QL25N5-1/4 5-25 0.2 225QL5-1/4 50-250 2.5 QL200I-2A 50-200 2.5 237 0.33
QL25N5 225QL5 QL200I-3A 9.53
QL50N 10-50 0.5 450QL3 100-500 5 QL400I-3A 100-400 5 260 0.45
- - - - - - QL750I-3A 150-750 10 335 0.69
　 　 　 　 　 　 　 lbf.ft lbf.ft
QL100N4-3/8 20-100 1 900QL4-3/8 200-1000 10 QL75F-3A 15-75 1
QL100N4 20-100 900QL4 200-1000 - - - 12.7
QL140N 30-140 1400QL3 300-1400 QL100F-4A 30-100 1 400 0.88
QL200N4 40-200 2 1800QL4 400-2000 20 QL150F-4A 30-150 2 490 1.4
　 　 　 kgf.m kgf.m 　 　 　 　 　
QL280N-1/2 40-280 2800QL3-1/2 4-28 0.2 QL200F-4A 30-210 2 695 2.0
QL280N 2800QL3 - - 19.05
QL420N 60-420 4200QL2 6-42 QL300F-6A 60-300 995 3.4
QLE2 N.m N.m 　 kgf.m kgf.m 　 lbf.ft lbf.ft 　 　
QLE550N2 100-550 5 5500QLE2 10-55 0.5 QLE400F-6A 100-400 5 1189 4.3
QLE750N2 150-750 7500QLE2 15-75 QLE600F-6A 150-600 1342 5.6
QLE1000N2 200-1000 10000QLE2 20-100 QLE700F-8A 200-700 25.4 1515 7.7
QLE1400N2 300-1400 10 14000QLE2 30-140 1 QLE1000F-8A 300-1000 10 1787 11.1
QLE2100N2 500-2100 21000QLE2 50-210 QLE1500F-8A 500-1500 1895 14.6
QLE2800N2 800-2800 20 28000QLE2 80-280 2 QLE2000F-12A 600-2000 20 38.1 2405 23.7
