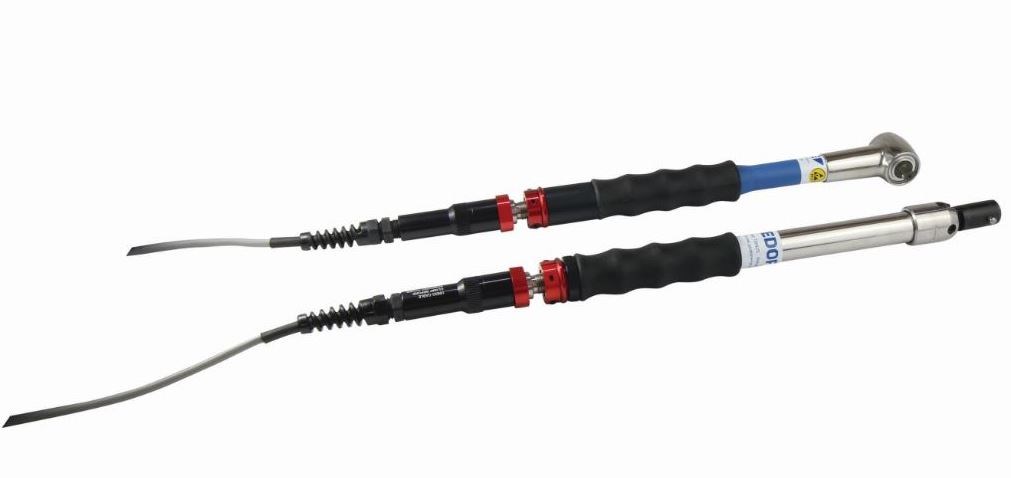

Gedore-torque 訊號發送扭力扳手

分享到

產品特色

  • 這些開關操作的信號扭力扳手給予完全的信心，擰緊過程已經通過驗證扭力扳手已經被執行。 扳手每次成功啟動後，就會發出一個信號，用來控制生產流量或計算完成的擰緊量
  • 由於這些工具可以集成到大多數生產線中，因為輸出信號只是一個開關的開關，因此具有成本效益的解決方案
  • 適合任何技術水平的操作員使用，因為這些工具結合了Gedore扭力曲折或空轉機構，從而減少或消除了擰緊過度或過度的可能性
  • Signal Delay Unit（SDU）可用於通過延長信號輸出時間來降低扳手失效的風險

技術資訊

  • TSP 5 & 10 和 TBN 2 & 10 型號：重複性精度 +/- 6%
  • TBN 25, 65, 135 & 200 和 TSN 型號：重複性精度 +/- 4%
  • ISO 6789分類2C

規格表

Switch Tools (Sw)

  Range
Order Code Model ISO Imperial Drive
056093 TSP 5 Sw 1-5 N.m 10-45 lbf.in 1/4" Square M
056103 TSP 10 Sw 2-10 N.m 20-90 lbf.in 1/4" Square M
011003 TSN 25D Sw 5-25 N.m 4-18 lbf.ft 1/4" Square M
011013 TSN 25A Sw 5-25 N.m 4-18 lbf.ft 3/8" Square M
011033 TSN 55 Sw 15-55 N.m 10-40 lbf.ft 3/8" Square M
011053 TSN 125 Sw 40-125 N.m 30-90 lbf.ft 1/2" Square M
011103 TBN 2 Sw 0.4-2.0 N.m 3.5-18 lbf.in Captive Pin
011113 TBN 2 G Sw 0.4-2 N.m 3.5-18 lbf.in 9x12
011203 TBN 10 Sw 1-10 N.m 9-89 lbf.in Captive Pin
011213 TBN 10 G Sw 1-10 N.m 9-89 lbf.in 9x12
050003 TBN 25 Sw 5-25 N.m 4-18 lbf.ft 16 Circle M
050013 TBN 25 G Sw 5-25 N.m 4-18 lbf.ft 9x12 Square F
050103 TBN 65 Sw 10-65 N.m 7-48 lbf.ft 16 Circle M
050113 TBN 65 G Sw 10-65 N.m 7-48 lbf.ft 9x12 Square F
050203 TBN 135 Sw 27-135 N.m 18-100 lbf.ft 16 Circle M
050213 TBN 135 G Sw 27-135 N.m 18-100 lbf.ft 9x12 Square F
050303 TBN 200 Sw 40-200 N.m 29-147 lbf.ft 16 Circle M
050313 TBN 200 G Sw 40-200 N.m 29-147 lbf.ft 14x18 Square F

Order Code Description

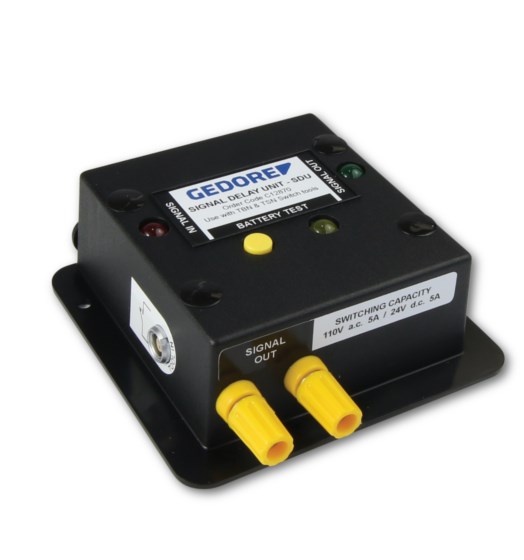

C12870 Signal Delay Unit
B25900 Universal Switch Module
D94402 Straight Cable (5 metres)
D94406 Coiled Cable (1.5 metres)


Push Rod Tools (PR)

  Range
Order Code Model ISO Imperial Drive
056097 TSP 5 PR 1-5 N.m 10-45 lbf.in 1/4" Square M
056107 TSP 10 PR 2-10 N.m 20-90 lbf.in 1/4" Square M
011067 TSN 25D PR 5-25 N.m 2-18 lbf.ft 1/4" Square M
011077 TSN 25A PR 5-25 N.m 2-18 lbf.ft 3/8" Square M
011087 TSN 55 PR 15-55 N.m 10-40 lbf.ft 3/8" Square M
011097 TSN 125 PR 40-125 N.m 30-90 lbf.ft 1/2" Square M
048807 TBN 2 PR 0.2-2.0 N.m 1.8-18 lbf.in 8 Circle M
048907 TBN 10 PR 1-10 N.m 9-89 lbf.in 8 Circle M
050007 TBN 25 PR 5-25 N.m 4-18 lbf.ft 16 Circle M
050017 TBN 25 G PR 5-25 N.m 4-18 lbf.ft 9x12 Square F
050107 TBN 65 PR 10-65 N.m 7-48 lbf.ft 16 Circle M
050117 TBN 65 G PR 10-65 N.m 7-48 lbf.ft 9x12 Square F
050207 TBN 135 PR 20-135 N.m 15-100 lbf.ft 16 Circle M
050217 TBN 135 G PR 20-135 N.m 15-100 lbf.ft 9x12 Square F
050307 TBN 200 PR 40-200 N.m 29-147 lbf.ft 16 Circle M
050317 TBN 200 G PR 40-200 N.m 29-147 lbf.ft 14x18 Square F
