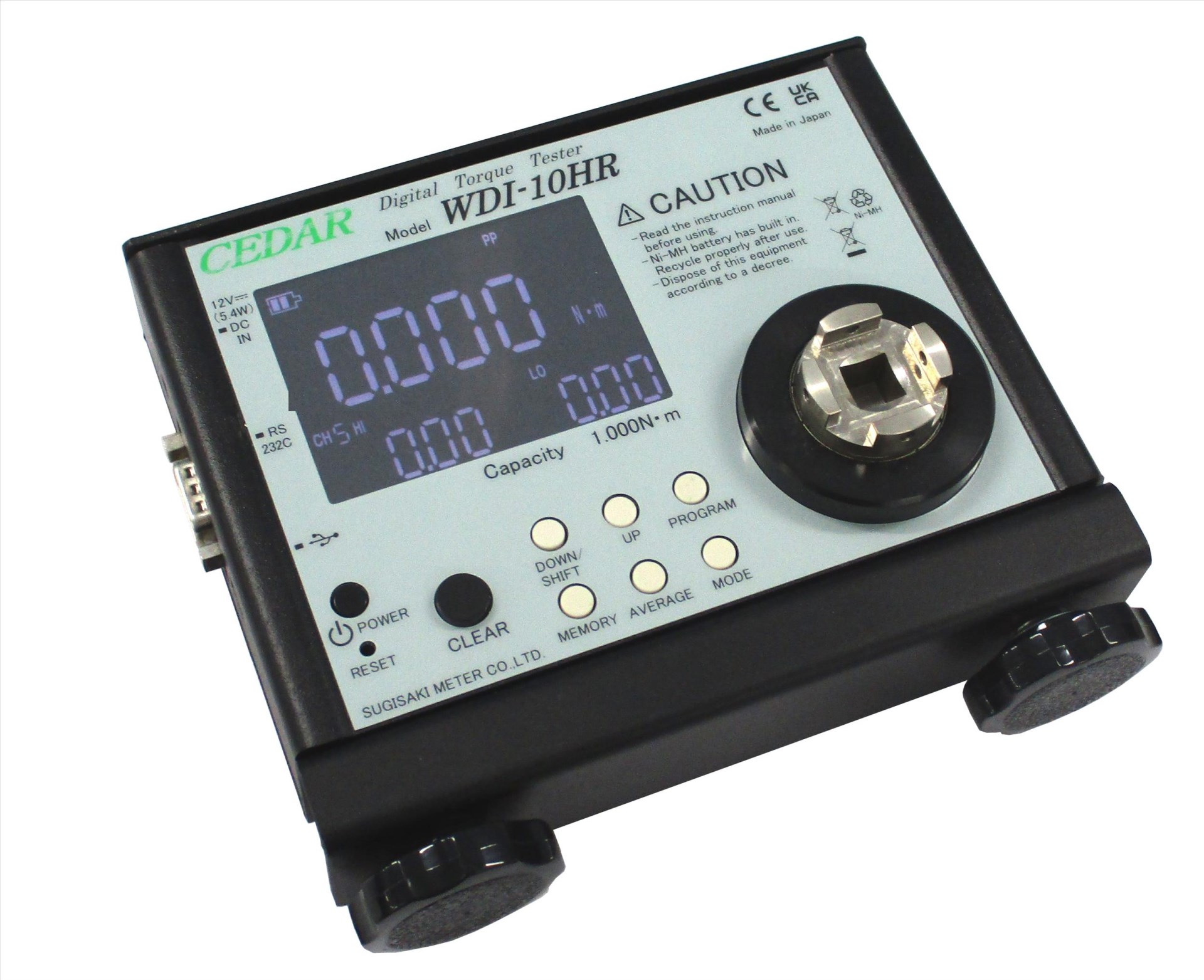

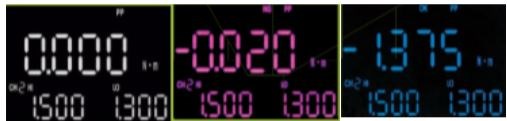

50年專業製造扭力試驗機廠家開發新型標準扭力校正器，只用一台就可以管理校驗電動起子、扭力起子及扭力扳手，有多樣化的顏色顯示讓測試不只是單色單調
.jpg)

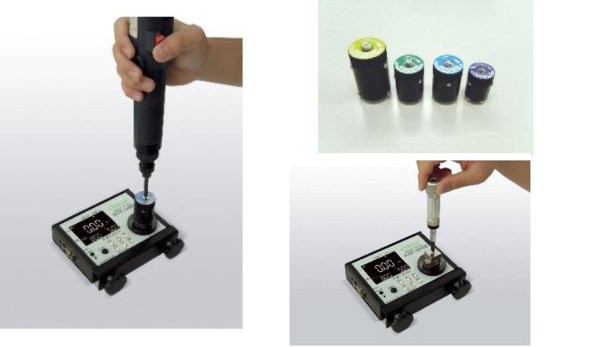

備有USB及RS232C輸出埠可提供不同需求的資料輸出管道，10HR/100HR 能夠以一般分辨率的1/10進行高分辨率測量，可從PCL或PC傳送各式指令及清除信號，可依照不同的量測方式和工具特性選用不同的量測治具
.jpg)

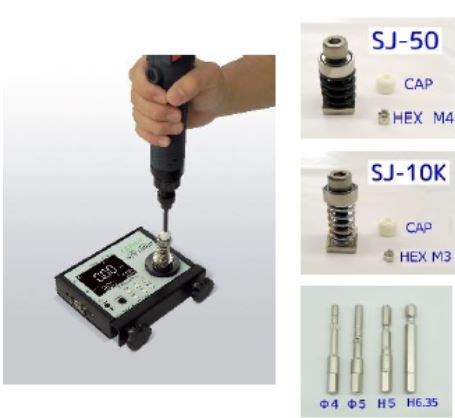

電動起子管理 ( SJ joint方式 )
以壓縮彈簧傳動方式，傳統式的測定治具有廣泛使用性的魅力。
.jpg)
電動起子管理( OW joint 方式 )
原廠獨特的轉動使用後自回性治具，使用時小摩擦力影響的安心設計讓測量效果更好。
手動扭力起子管理
使用附加的螺絲立方體治具可以進行簡易的螺絲扭力測定。
手動扭力起子管理
使用附加的螺絲立方體治具可以進行簡易的螺絲扭力測定。
.jpg)
手動扭力扳手管理
扭力扳手的操作模式請選擇PD ( Peak Down ) 模式
透過 PC 和 PLC 作動
可從PC和PLC去輸入各種指令，透過外部控制可獲得更佳的扭力管理。
.jpg)
指令列表
- 清除信號
- 量測模式
- 量測頻道
- 最大值(Peak)上限
- 最大值(Peak)下限
- 即時輸出下限
- 自動歸零時間
- 蜂鳴器通知
| 型號 |
WDI-10HR |
WDI-100HR |
WDI-250 |
| 範圍 |
一般 |
0.020~1.000[N-m] |
0.20~10.00[N-m] |
0.20~25.00[N-m] |
| 高解析 |
2.0~999.9[mN-m] |
0.020~9.999[N-m] |
|
| 範圍 |
一般 |
Kgf-cm/lbf-in/N-m/cN-m |
Kgf-cm/lbf-in/N-m/cN-m |
Kgf-cm/lbf-in/N-m/cN-m |
| 高解析 |
| 精度 |
±0.5%(在 499以下為 ±3個位元) |
| 操作溫度/濕度 |
15~35℃ / 80% RH以下
(保存溫度在 0 ~ 45℃ ) |
| 取樣頻率 |
1000筆 / 1 秒 |
| 資料輸出 |
USB 線 或 RS232C 線 ( ASCII 格式 ) |
| 量測模式 |
量測模式 |
資料輸出 |
說明 |
| Peak Hold |
PP |
○ |
最大扭力值 |
| Peak Down |
PD |
○ |
第一次最大扭力值 |
Real Time
Output |
C |
○ |
每秒輸出180筆扭力數據 |
| Track |
TR |
- |
主要使用在校正 |
| 記憶容量 |
記憶容量 |
| 使用電源 |
Ni-MH可充電電池 ( 充電時間約3個小時 ) |
| 自動關機 |
未使用狀態下10分鐘自動關機 ( 可取消 ) |
扭力檢出部孔
徑 |
□20 / □9.5 |
| 附屬品 ( 各一只 ) |
量測治具 |
| 充電器 |
| 追溯體系圖、校正認證報告、校正結果報告 |
