Incremental encoders

Ordering key:EIL580-SY06.7FN.01024.A

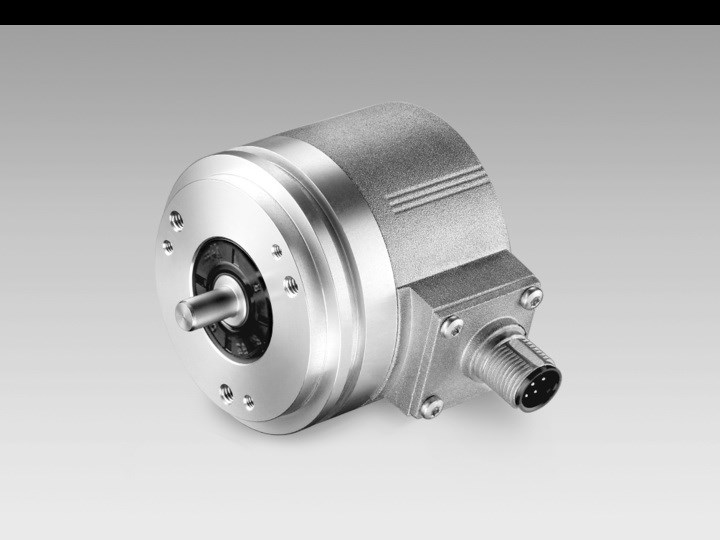

optoPulse EIL580-SY

Solid shaft with synchro flange

• Size ø58 mm
• Precise optical sensing
• Output signal level TTL or HTL
• Synchro flange
• Connection axial, radial or tangential
• Pulses per revolution up to 5000
• High protection up to IP 67
• High resistance to shock and vibration

Shaft type:                                                    [S] Solid shaft

Flange (shaft):                                               [Y] Synchro flange, centering collar Ø50 x 4 mm, flute Ø53 mm, pitch circle

                                                                           diameter Ø42 - 3xM3/3xM4

Shaft:                                                            [06] ø6 x 10 mm, with flat

Protection class:                                            [7] IP 67

Connection:                                                   [F] Flange socket radial, M23, 12-pin, male contacts, CCW

Voltage supply / output:                               [N] 8...30 VDC, HTL/push pull, 6 channel

Pulses per revolution:                                    1,024

Operating temperature:                                [A] -40...+85 °C
