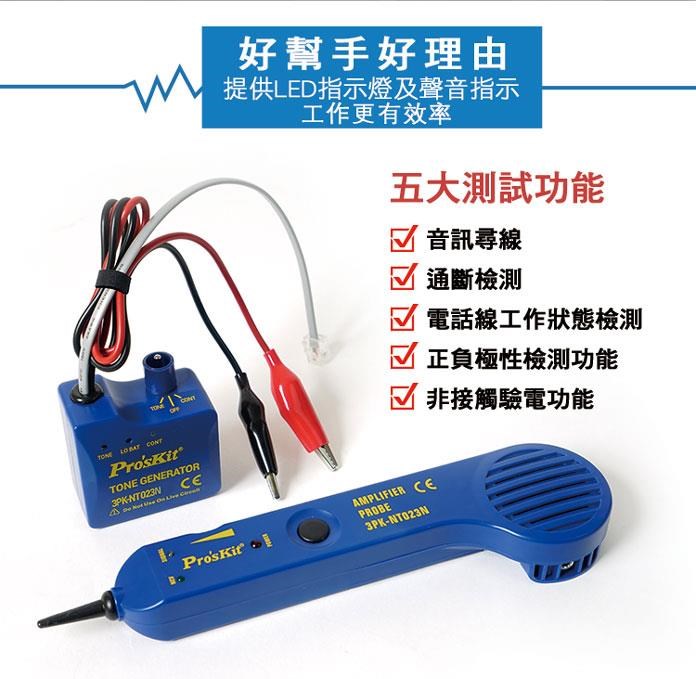

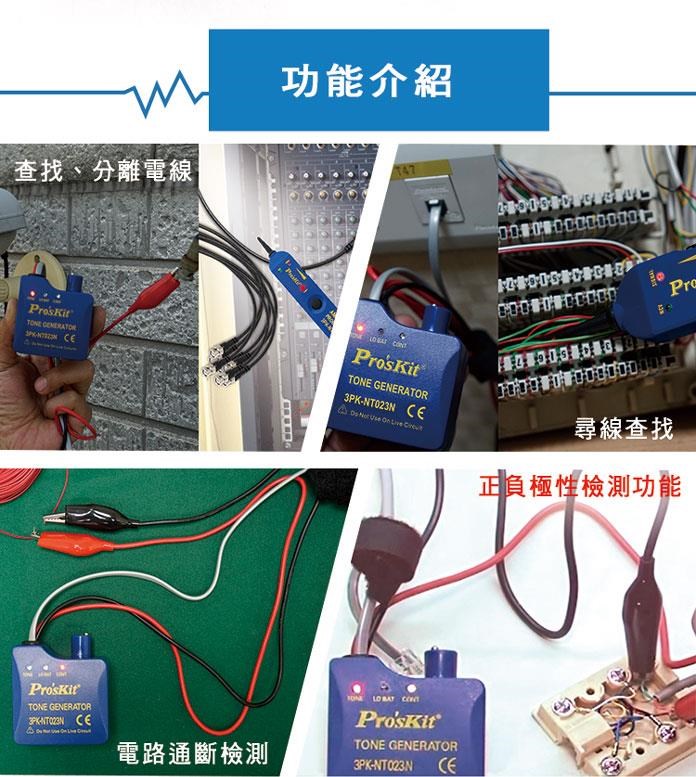

尋線查找、電話線路檢測、短路、斷路測試
- 1KHz的音訊信號傳導，能分離、導通、查找各種電線和具有二種音調選擇。
- 具有聲音大小控制靈敏度和LED信號強弱指示。
- 可辨識電話線的T端(Tip)和R端(Rin)。

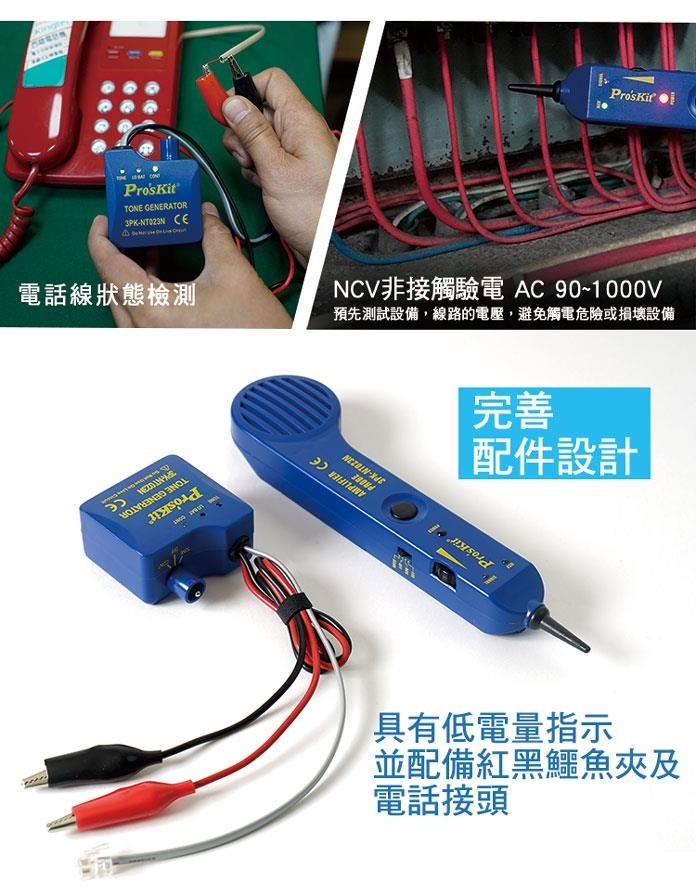

- 可辨識電話線的空線狀態(CLEAR)或線路使用中。
- 具有測試電線短路或斷路的現象。

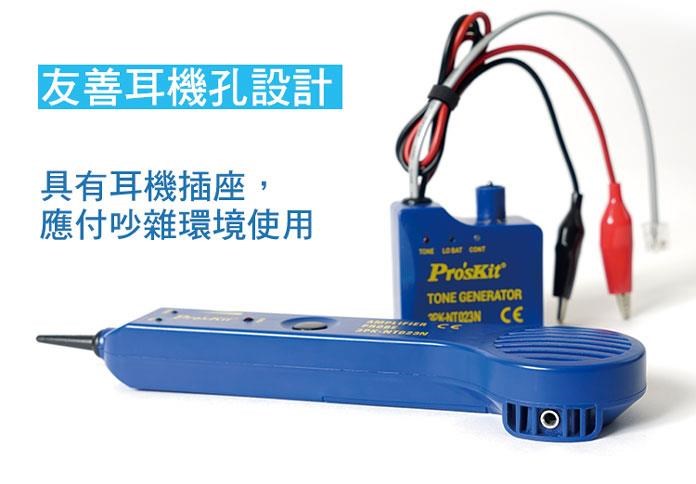

- 具有耳機插座，提供給任何吵雜環境使用。
- 具有低電壓指示，並配合紅黑鱷魚夾和電話接線。
- 適用於室內外配線、電信、網路、有線電視…等專業的裝配、查線、維修工程人員使用。
|
音頻指示器 |
規格 |
|
音頻發射頻率 |
1kHz |
|
音頻有效測試距離 |
1.5公里 |
|
最大工作電流 |
≦20mA |
|
音色 |
單音調/雙音調 |
|
可測試連接埠 |
Cat.3電話線、同軸電纜線、(RG6、RG58、RG59、CATV/CCTV同軸電纜線)、影音信號線、一般電線(單芯、多芯線) |
|
功能選擇 |
3段式開關(TONE/OFF/CONT) |
|
短路/導通測試 |
1各LED(≦10Ω)、同軸電纜和一般單芯/多芯絞線用鱷魚夾線測試 |
|
輸出信號電壓 |
8Vp-p |
|
LED指示燈 |
電源指示燈x1、電話線正負極性指示x1、電話線狀態指示x1 |
|
測試電信設備及路由器活電測試 |
Y |
|
電壓保護 |
DC 48V |
|
電池低壓指示 |
7V(電源指示燈閃爍) |
|
電池 |
DC9.0V (NEDA 1604/ 6F22 DC9V×1pc, 不含) |
|

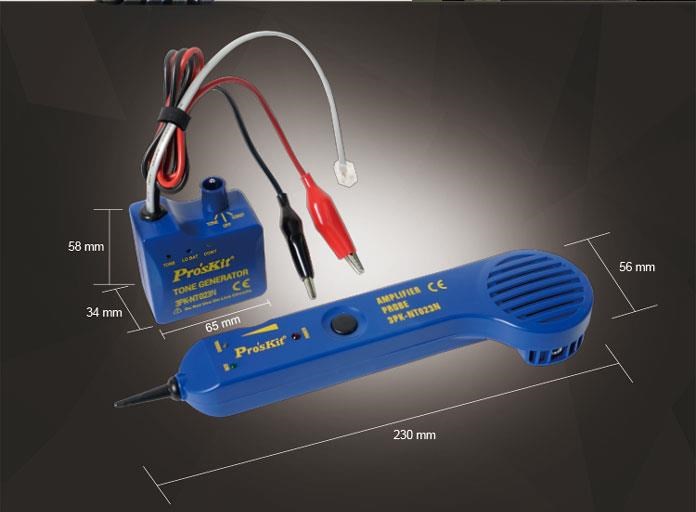

尺寸 |
65 x 58 x 34mm |
|
重量 |
62g |
|

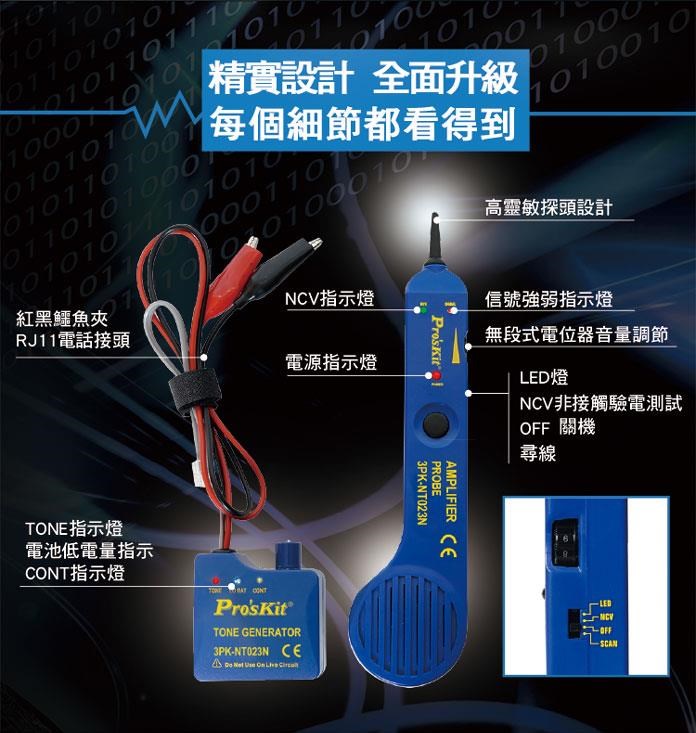

接受器 |
規格 |
|
音頻接收頻率 |
1kHz |
|
最大工作電流 |
≦70mA |
|
功能選擇 |
4段滑動開關(LED照明/非接觸驗電/關機/尋線查找) |
|
耳機座 |
1個 |
|
信號強弱指示 |
LED指示燈 蜂鳴器 |
|
非接觸驗電(NCV) |
LED指示燈(90-1000V) 蜂鳴器 |
|

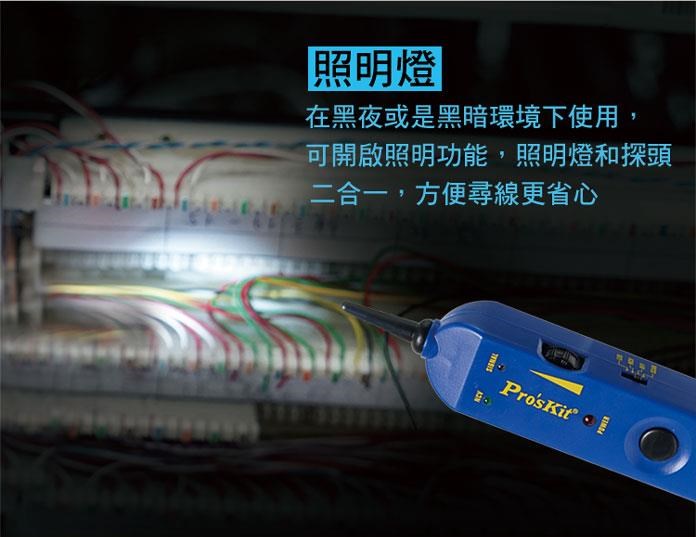

工作照明燈 |
有 |
|
電源指示燈 |
LED x 1 |
|
電池 |
DC9.0V (NEDA 1604/ 6F22 DC9V×1pc, 出貨不含) |
|
尺寸 |
230 x 56 x 25mm |
|
重量 |
80g |
|

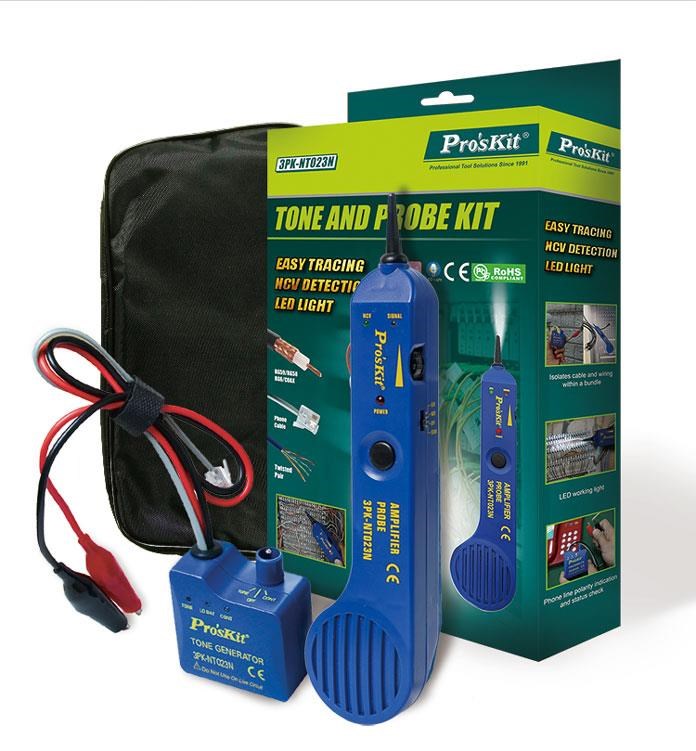

配件 |
收納包 x 1 |
